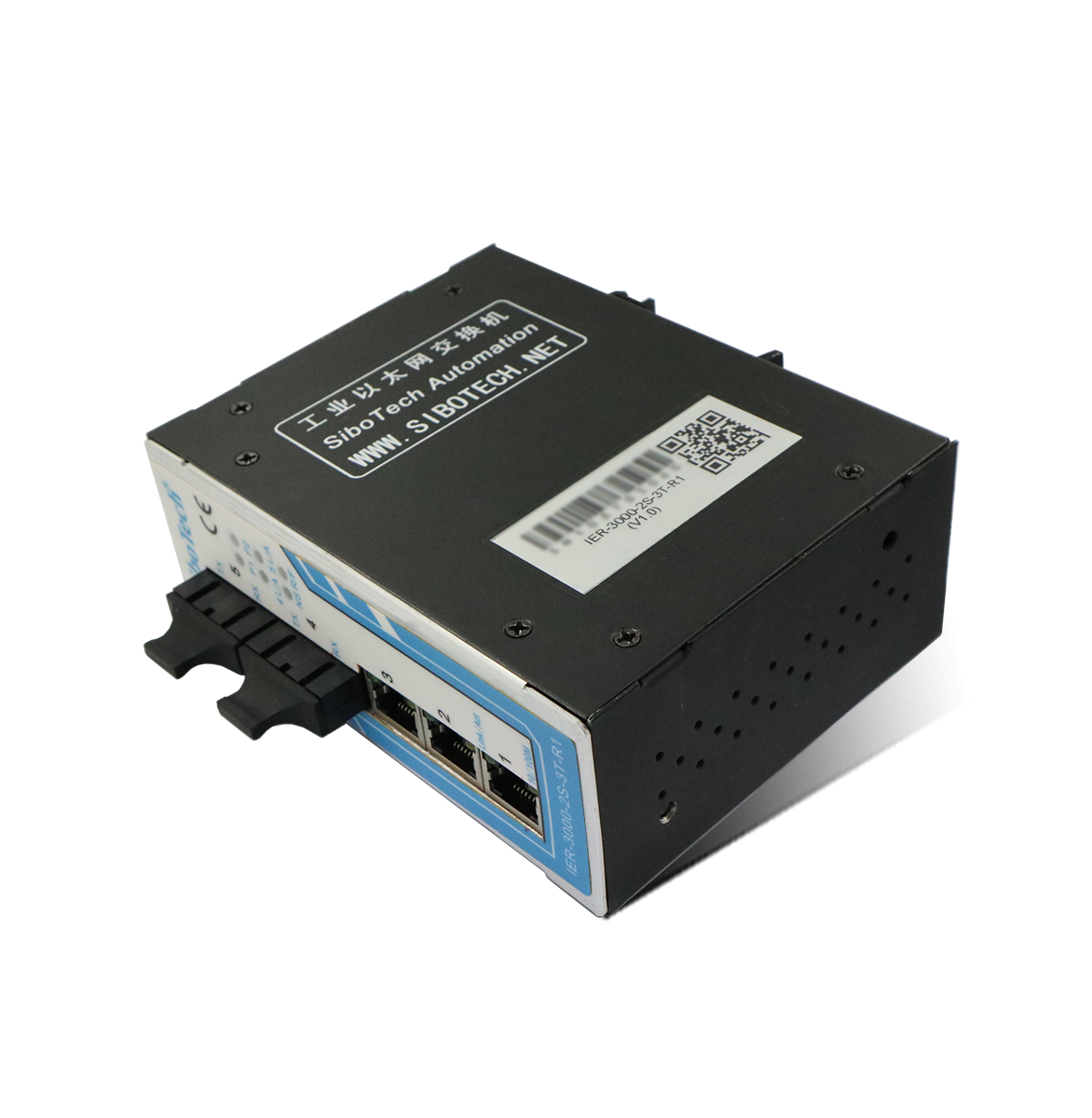

2光3電環網冗余交換機

型號：IER-3000-2S-3T-R1 400 613 9938

基本說明：該產品是一款環網冗余以太網交換機，具備2個光口、3個電口，是一種經濟高效的冗余以太網連接解決方案

產品特點
1. 冗余電源輸入；
2. 寬工作溫度范圍：-40℃～75℃；
3. 廣播風暴保護；
4. 支持快速自愈的環網冗余通信；
5. 內置Web，方便配置；
6. 支持導軌和螺絲兩種安裝方式；
技術特性
1、10/100M，全/半雙工，MDI/MDI-X自適應；
2、存儲和轉發交換方式；
3、MAC地址表大小：1 K；
4、幀緩沖區大小：64K Bytes；
5、環網冗余自愈時間<20ms；
6、供電：24VDC（9V ～ 30V）；
7、工作環境溫度：-40℃～75℃，相對濕度5%～95%（無凝露）；
8、機械尺寸：50mm（寬）× 130mm（高）× 98mm（深）；
9、安裝方式：35mm DIN導軌或螺絲；
10、外殼材質：金屬外殼；
11、防護等級：IP30。
快速應用指南
典型應用

IER-3000-2S-3T-R1是一款專為工業應用場合所設計的2個光口3個電口的環網冗余交換機。內置Web，方便配置；雙冗余電源輸入，確保持續供電。交換機可實現多種環網冗余應用，當網絡線路出現故障時，可快速自愈，保證網絡的可靠通信。

（以下是環網應用結構圖）

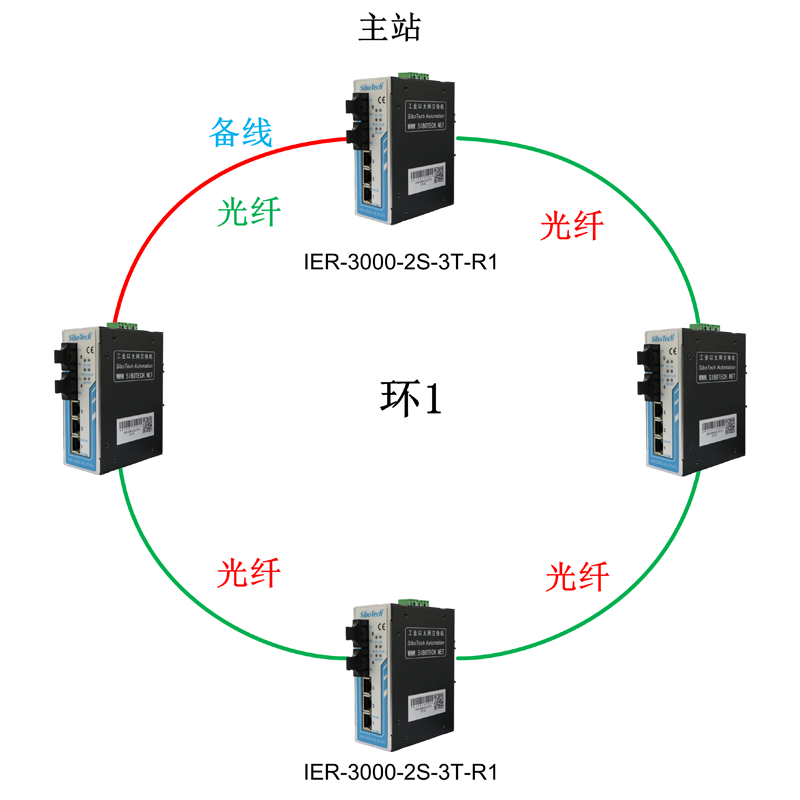

1、全光纖單環網應用

多臺IER-3000-2S-3T-R1全部都使用光口可組成全光纖單環網。

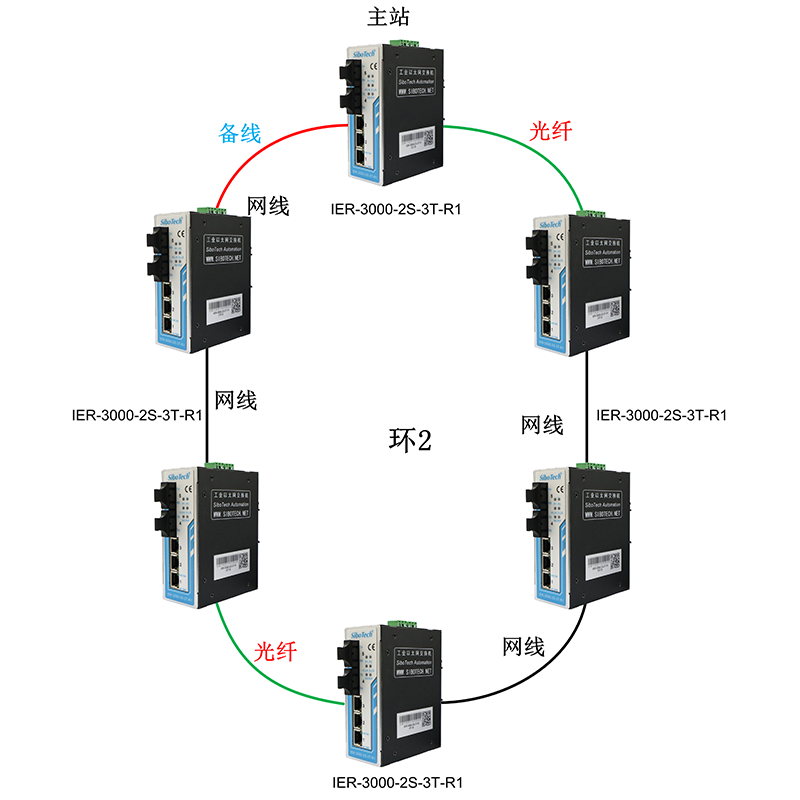

2 、光纖和網線混搭單環網應用

在組成的環網中，可以全部使用網線或者全部使用光纖，也可以二者混搭組合環網使用。還可與我司5電口環網冗余交換機IER-3000-5T-R1混搭使用。

3、 雙環網應用

雙環網支持雙切環網、雙歸環網和環耦合環網應用。

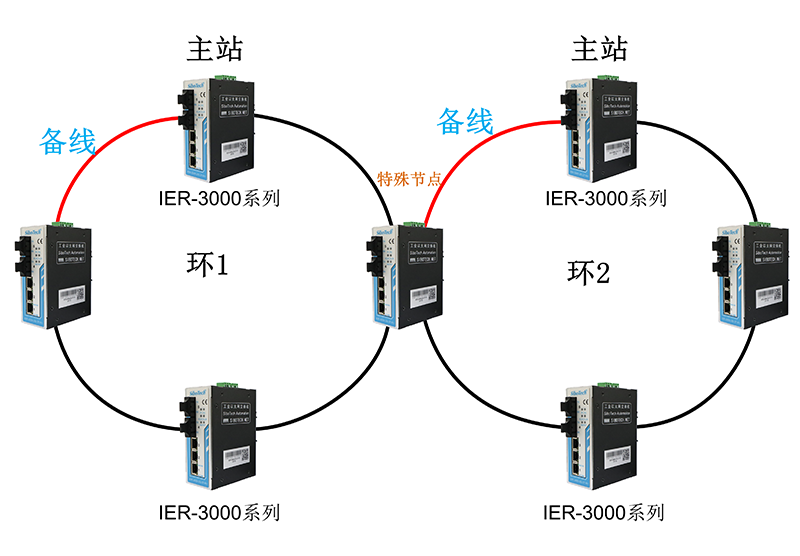

1)、雙切環網

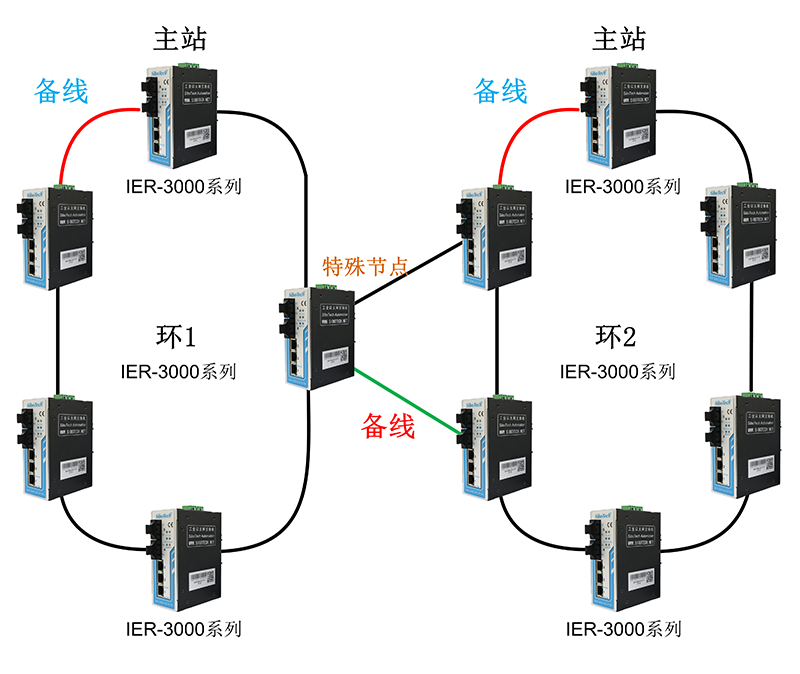

2)、雙歸環網

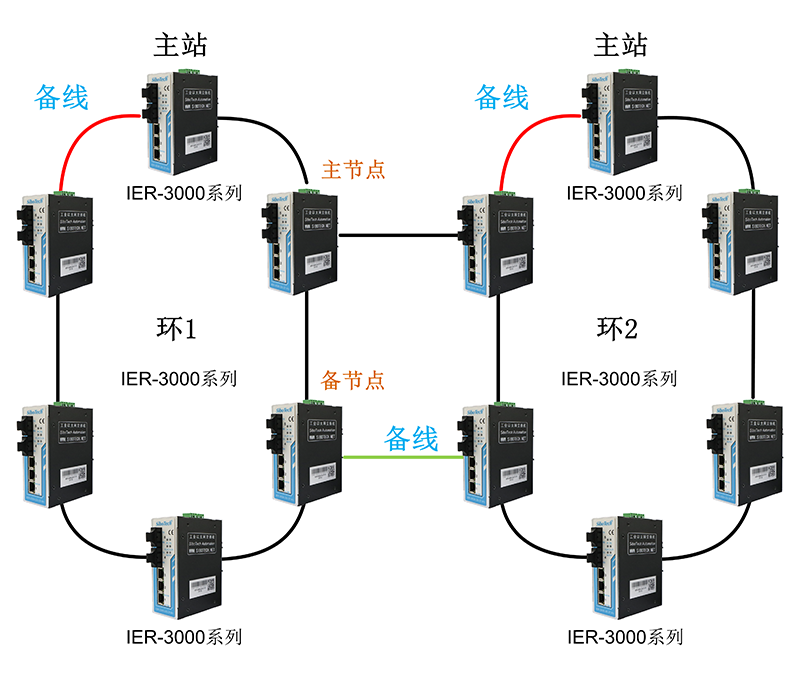

3)、環耦合環網

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2020.04.10
相關產品

環網冗余交換機選型指南

產品型號 100BaseFX（100Mbps 光纖）數量 10/100BaseT(X)（RJ45）數量
IER-3000-5T-R1 0 5
IER-3000-8T-R1 0 8
IER-3000-2S-3T-R1 2 3
