DeviceNet/EtherNet IP網關
型號：ENC-314 400 613 9938

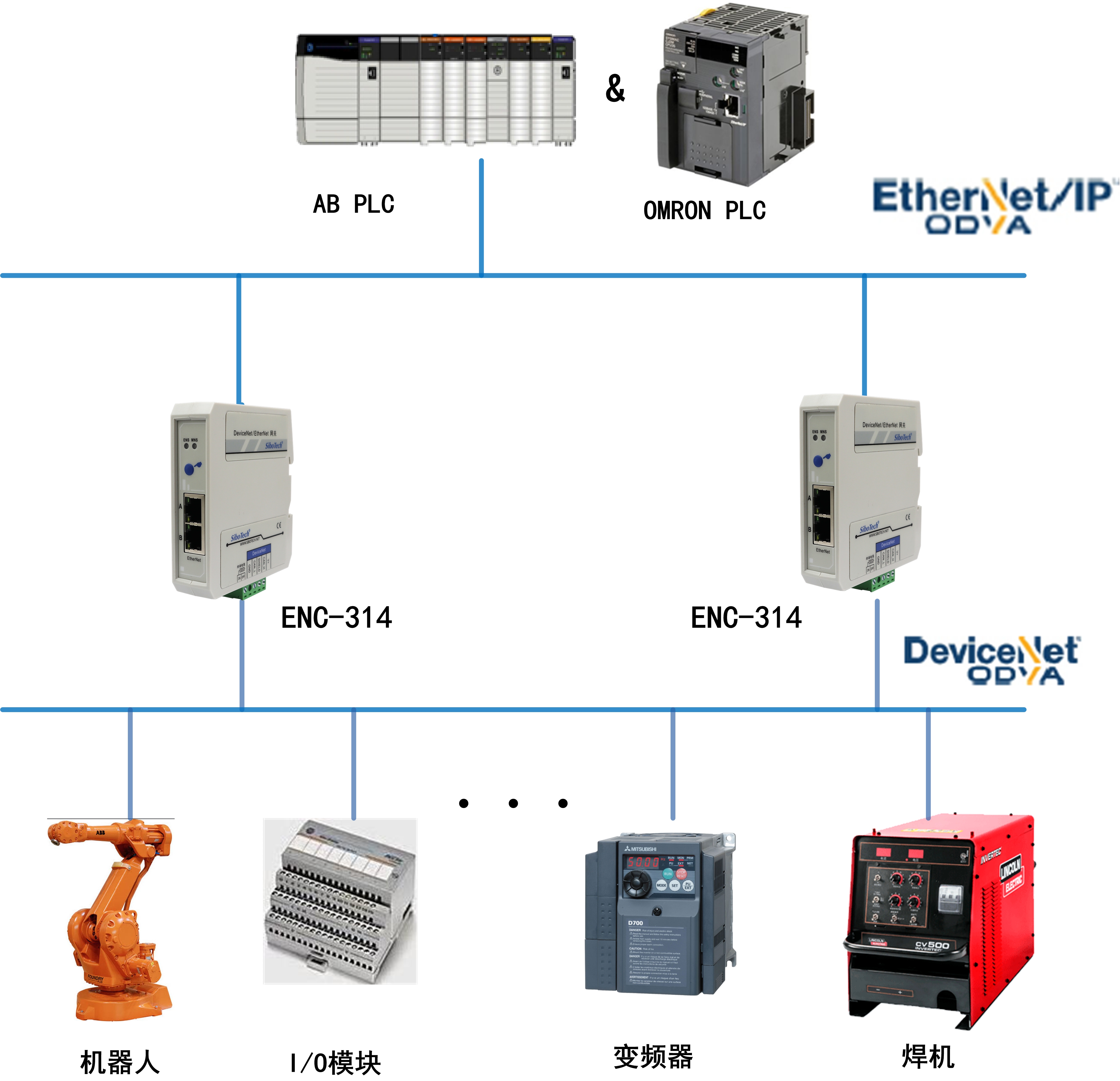

基本說明：實現DeviceNet網絡和EtherNet/IP網絡之間高效數據交換，可連接多個DeviceNet（變頻器、I/O模塊、機器人、焊機等）設備到 EtherNet/IP網絡，作為EtherNet/IP從站，能夠與包括羅克韋爾（AB）、歐姆龍、施耐德、三菱、匯川等在內的主流PLC主站系統無縫對接
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、多從站接入：作為DeviceNet主站，支持最大63臺設備接入。 |
| 2、功能強大：運行模式下，DeviceNet端支持發送顯性報文讀寫設備參數。 |
| 3、日志功能：快速排查DeviceNet端故障和疑難問題。 |
| 4、實時性強：最短10ms協議轉換時間。 |
| 5、DLR冗余：EtherNet/IP端可直接接入DLR環網。 |
| 6、支持Keep Alive、狀態字監控功能：實時監測設備運行狀態，保證網絡穩定性和可靠性。 |
| 7、專業高效的配置軟件DNetStart：通過軟件可在線掃描DeviceNet從站，快速獲取I/O參數并進行參數配置，支持在線讀寫數據，支持離線配置。 |
技術特性
| 1、ENC-314在EtherNet/IP端為從站，在DeviceNet端為主站，可連接多臺DeviceNet設備； |
| 2、雙以太網口，支持菊花鏈?zhǔn)竭B接，內置以太網交換功能； |
| 3、DeviceNet主站模式支持投運和運行兩種工作模式； A. DeviceNet主站--投運模式 ①支持設備搜索，即通過DNetStart軟件在線掃描DeviceNet從站； ②支持一鍵應用掃描到的DeviceNet從站I/O參數配置，支持通過DNetStart軟件讀寫配置； ③支持讀寫DeviceNet I/O 數據(Poll)； ④支持讀cos命令（COS）（最大支持14個字節）； ⑤DeviceNet 支持的波特率有 125K，250K，500K； ⑥日志功能，快速排查DeviceNet端故障和疑難問題； B. DeviceNet主站--運行模式 ①支持最大63臺設備接入； ②單個DeviceNet從站最大支持輸入/輸出224字節； ③支持發送顯性報文讀寫設備參數； ④DeviceNet端支持?jǐn)?shù)據不交換、二字節、四字節交換； ⑤EtherNet/IP端掉線，DeviceNet設備清零和保持功能； |
| 4、EtherNet/IP 作為從站： ①支持ODVA 標準EtherNet/IP 通信協議； ②可以直接接入 DLR 環網； ③EtherNet/IP通信支持I/O和MSG兩種方式： I/O通信最大輸入/輸出字節數為 492/492Bytes， MSG 通信最大輸入/輸出字節數 492/492Bytes； ④狀態字功能，實時監測設備運行狀態； ⑤Vendor Code自定義功能； ⑥D(zhuǎn)eviceNet設備掉線，EtherNet/IP輸入端數據清零和保持功能； |
| 5、供電：24VDC（9V ~ 30V），90mA（24VDC），網關由DeviceNet端供電； |
| 6、工作環境溫度：-20℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）； |
| 7、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 8、安裝：35mm導軌； |
快速應用指南
典型應用
測試指南
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書
產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
